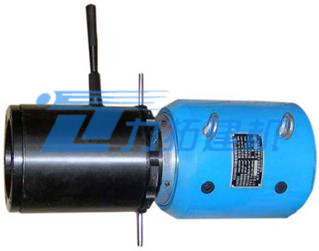

YCD型穿心式低回缩张拉千斤顶是DSM系列低回缩张拉锚固体系中的一种专用千斤顶,是特别为短梁、短板(≤10m)的预应力筋张拉而设计的。它是和DSM型多孔低回缩预应力锚具配套使用的。它可以使原有的限位板式(回缩量7mm左右)和顶压式(回缩量4mm左右)张拉千斤顶张拉后的回缩量减小到小于1mm,大幅度提高了短束钢绞线预应力张拉精度,广泛应用于先张法和后张法预应力混凝土结构、铁路轨道板、桥梁横向加固、楼房加固、体外预应力、桥墩横梁等短束精密预应力张拉的施工工程中。
YCD型穿心式低回缩张拉千斤顶可以和2YZB2-55型高压油泵配套,也可以和STDB0.63-63型超高压油泵配套,是一种通用性较强的张拉设备.其结构紧凑、密封性好、操作简便、体积小、重量轻,可大幅度提高工作效率,经铁道科学研究院检测,是一种短束预应力筋精密预应力张拉施工的理想设备。
YCD型穿心式低回缩张拉千斤顶的技术性能参数见表
型号/项目 | YCD750—75 | YCD1000—75 | YCD2000-200 |
公称张拉力(KN) | 750.00 | 1000.00 | 2000.00 |
公称油压(Mpa) | 59.31 | 61.21 | 51 |
张拉活塞面积(cm2) | 126.45 | 163.36 | 395.64 |
回程油压(Mpa) | <20.00 | <20.00 | <20.00 |
穿心孔径(mm) | Φ60.00 | Φ70.00 | Φ126 |
张拉行程(mm) | 75.00 | 75.00 | 200.00 |
主机重量(kg) | 60.00 | 75.00 | 160 |
外形尺寸(cm) | 44.0×19.0×27.0 | 46.0×21.0×28.0 | 32.8×38.5 |
